台式端梁

南特OGE系列欧式端梁

1. 端梁设计、选型符合GB3811，FEM标准

2. 采用矩形管模块化制作，内设加强筋板，外形美观，结构安全

3. 适配台湾圣音、国产马达等，启动可选择变频，运行平稳，噪音低

4. 端梁封板采用标准化的三点开槽螺栓连接，装配、维护方便

5. 缓冲器为天然橡胶制品，底部内置3mm钢板，可经受高频冲击不会破碎

6. 同时开式齿车轮可提供不同模数的选择，运行速度 0-32m/min范围

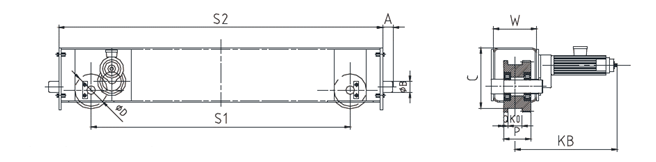

尺寸参数表

ΦD
(mm) 		S1
(mm) 		S2
(mm) 		A
(mm) 		ΦB
(mm) 		W
(mm) 		C
(mm) 		K0
(mm) 		Q
(mm) 		P
(mm) 		重量
mm)
120 1500 1746 50 60 150 215 60 10 92 69
2000 2246 84.5
2500 2746 100
3000 3246 115.5
3500 3746 131











140 1500 1766 50 60 150 220 65 10 97 70.5
2000 2266 86
2500 2766 101.5
3000 3266 117
3500 3766 132.5











160 1500 1806 80 80 200 275 65 15 115 95
2000 2306 115
2500 2806 135
3000 3306 155
3500 3806 175











200 1500 1836 80 80 200 330 75 20 135 110
2000 2336 133
2500 2836 156
3000 3336 179
3500 3836 202
