起重机轨道压板

起重机轨道压板

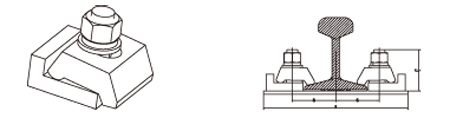

TGS 系列起重机轨道压板适用于 P18, P22, P24, P30 轻轨系列

型号
适用轨道规格
a
(mm)
B
(mm)
TGS22
P22
64
204
TGS24
P24
63
202
TGS30
P30
71
218
CGWK38
P38
74
224
CGWK43
P43
74
224
CGWK50
P50
83
242
CGWK70
QU70
77
230
CGWK80
QU80
82
240

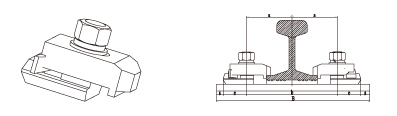

TG 系列起重机轨道压板适用于 P38, P43, QU70, QU80, QU100 重轨系列

型号
适用于轨道规格
a
(mm)
b
(mm)
2e
e=62
(mm)
2s
s=10(5)
(mm)
B
B=b+2e+2s
(mm)
TG38
P38
97
194
124
20(10)
338(328)
TG43
P43
97
194
338(328)
TG50
P50
106
212
356(346)
TG60
P60
115
230
374(364)
TG70
QU70
100
200
344(334)
TG80
QU80
105
210
354(344)
TG100
QU100
115
230
374(364)
TG120
QU120
125
250
394(384)

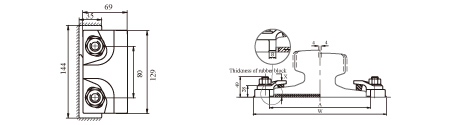

GTX 系列起重机轨道压板适用于 P轨系列和A轨系列

型号
适用于轨道规格
A
(mm)
Min.W
(mm)
X1 with Pad
(mm)
X1 w/o Pad
(mm)
GTX38
P38
114
214
14
21
GTX43
P43
114
214
GTX50
P50
132
232
GTX70
QU70
120
220
GTX80
QU80
130
230
GTX55
A55
150
250
GTX65
A65
175
275
GTX75
A75
200
300
GTX100
A100
200
300

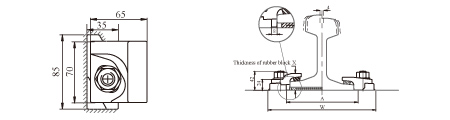

GTXD 系列起重机轨道压板适用于 PP轨系列和A轨系列l

型号
适用于轨道规格
A
(mm)
Min.W
(mm)
X1 with Pad
(mm)
X1 w/o Pad
(mm)
GTXD43
P43
114
214
14
21
GTXD50
P50
132
232
GTXD70
QU70
120
220
GTXD80
QU80
130
230
GTXD75
a75
200
300
GTXD100
A100
200
300
GTXD120
A120
200
300
