欧式端梁

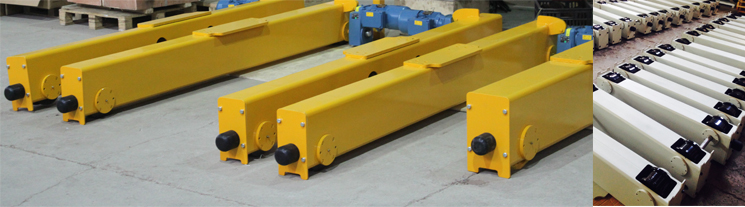

南特HSE系列欧式端梁

1. 端梁设计、选型符合GB3811，FEM标准

2. 采用矩形管模块化制作，内设加强筋板，外形美观，结构安全

3. 适配国内外F、K等系列电机，启动变频，运行平稳，噪音低

4. 端梁封板采用标准化的三点开槽螺栓连接，装配、维护方便

5. 缓冲器为天然橡胶制品，底部内置3mm钢板，可经受高频冲击不会破碎

6. 同时可以提供45#，42CrMo，QT700材质车轮可以选择

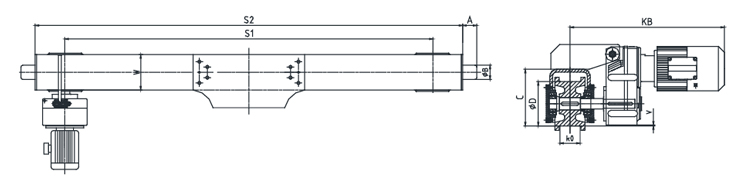

ΦD
(mm) 		S1
(mm) 		S2
(mm) 		A
(mm) 		ΦB
(mm) 		W
(mm) 		C
(mm) 		K0
(mm) 		重量
(kg)
125 1500 1736 50 60 150 212.5 65 84
2000 2336 104
2500 2836 124
3000 3336 164
3500 3836 184
160 1500 1766 80 80 150 270 65 100
2000 2266 124
2500 2766 147
3000 3266 171
3500 3766 194
200 1500 1816 80 80 200 325 75 159
2000 2316 196
2500 2816 233
3000 3316 270
3500 3816 307
250 1500 1866 90 100 200 375 80 179
2000 2366 220
2500 2866 261
3000 3366 302
3500 3866 343
320 2500 2940 90 100 230 435 80 456
3000 3440 509
3500 3940 563
4000 4440 616
4500 4940 670
400 2500 3020 100 120 250 540 85 678
3000 3520 754
3500 4020 831
4000 4520 907
4500 5020 984
